ПРЕДСТАВЛЯЕМ НОВИНКУ ОТ SUN HYDRAULICS - КЛАПАНЫ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ СЕРИИ FLEX.

11 Октября 2018

Электромагнитные клапаны и катушки Sun FLeX™: Высочайшие характеристики. Приемлемая цена.

Информация по наличию на складе и ценам будет добавляться в этом разделе.

Компания Sun Hydraulics представляет новую серию электрогидравлических устройств FLeX™, отличающуюся высокими эксплуатационными характеристиками и приемлемой стоимостью. Серия включает в себя 16 клапанов с электромагнитным управлением и 3 катушки и подходит для применения как в мобильной технике, так и в промышленном оборудовании.

Клапаны серии FLeX превосходят аналогичную по назначению продукцию, представленную на рынке, и обладают параметрами, соответствующие самым высоким требованиям, предъявляемым к электромагнитным клапанам:

Тарельчатая конструкция, улучшенные характеристики падения давления и практически полная герметичность;
Клапаны рассчитаны и испытаны на 10 млн рабочих циклов;
Цинк-никелевое покрытие клапана и катушки (рассчитано на 1000 ч нахождения в солевом тумане);
Различные взаимозаменяемые исполнения катушки, включающие исполнения с низкой и высокой мощностью, а также взрывозащищенные версии, дающие широкие возможности конфигурирования схем;
Комплекты клапанов с катушками характеризуются сравнительно невысокой стоимостью.

В клапанах серии FLeX применена уникальная плавающая конструкция от компании Sun, обеспечивающая дополнительную защиту при эксплуатации в тяжелых условиях с возможными превышениями момента и силы.
Гидроклапан с электромагнитным управлением.jpg

Гидроклапан с электромагнитным управлением.jpg

Преимущества серии FleX

Клапаны FLeX имеют значительные преимущества по сравнению с другими клапанами аналогичного назначения. Например, клапаны DTBF, нормально закрытые тарельчатые запорные клапаны прямого действия, как и все клапаны серии FLeX, разработаны с применением ПО для гидродинамического моделирования, что позволило максимально оптимизировать геометрию проточной части. Данные клапаны могут работать в сочетании с электромагнитным драйвером, обеспечивающим оптимальное усилие в критических точках рабочего хода. Указанная конструкция обеспечивает следующие результаты, представленные на графике характеристик:

Минимальный перепад давления на клапане при текущем расходе;
Улучшенные характеристики при повышенных значениях давления и расхода.

На практике это означает, что гидравлические системы, в которых использованы клапаны серии DTBF, отличаются значительно улучшенными параметрами эффективности и надежности, наряду с возможностью работы при больших значениях давления и расхода.

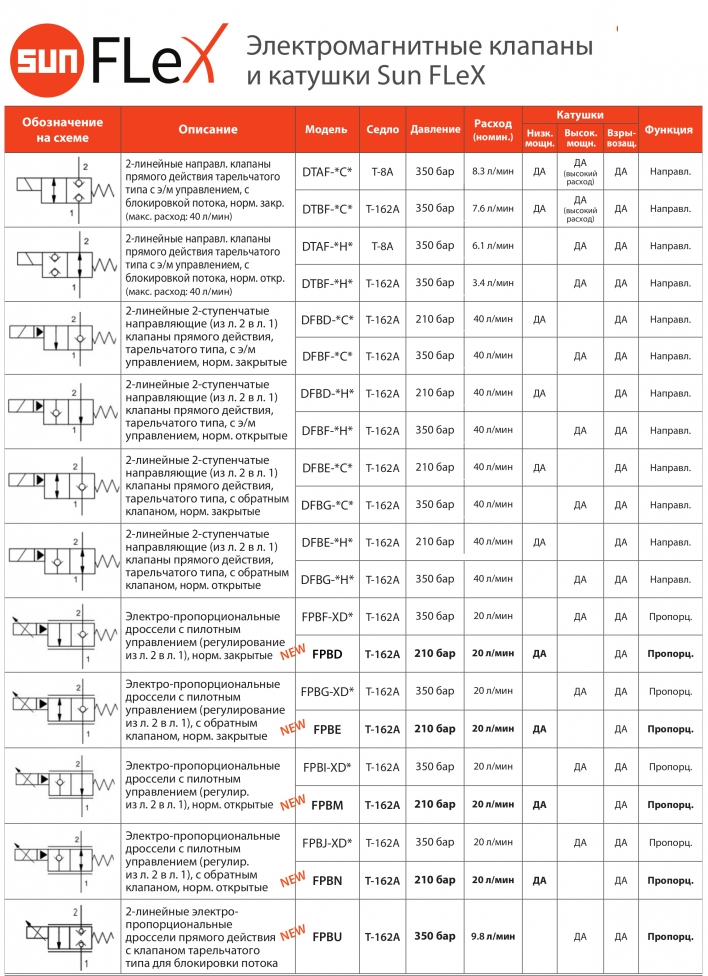

Основные продукты серии FLeX

Базовые модели клапанов серии FLeX:

Четыре модели двухлинейных направляющих клапанов прямого действия тарельчатого типа с электромагнитным управлением, с блокировкой потока (нормально закрытые и нормально открытые)

Купить гидроклапан Sun Hydraulics

Серия DTAF: пилотные клапаны с седлом Sun T-8A, которые могут применяться для управления большими клапанами с высокими расходами (слева);
Серия DTBF: направляющие клапаны с седлом Sun T-162A;
Клапаны обеих модификаций могут работать в сочетании с любой из трех катушек (серия 740 — катушки высокой и низкой мощности, серия 747 — взрывозащищенные катушки);
Для работы клапанов всех вышеуказанных типов не требуется наличие гидравлического давления.

Восемь моделей двухлинейных двухступенчатых направляющих клапанов прямого действия тарельчатого типа с электромагнитным управлением, с блокировкой потока (нормально закрытые и нормально открытые)

Серия DFB* (40 л/мин): максимальное рабочее давление составляет 210 бар (DFBD, DFBE) либо 350 бар (DFBF, DFBG), улучшенные характеристики падения давления и безотказная работа во всем диапазоне;
Клапаны с рабочим давлением 210 бар используются с катушками серии 740 низкой мощности;
Клапаны с рабочим давлением 350 бар используются с катушками серии 740 высокой мощности;
Клапаны обеих модификаций могут применяться с катушками серии 747 (взрывозащищенные).

Две модели нормально закрытых и две модели нормально открытых электро-пропорциональных дросселей с пилотным управлением

Серия FPB* : нормально закрытые (FPBF, FPBG) и нормально открытые (FPBI, FPBJ) клапаны с превосходными характеристиками зависимости расхода через клапан от управляющего расхода и расхода через клапан от перепада давления;
Клапаны совместимы с новыми мобильными драйверами Sun XMD, обеспечивающими высокоточное управление, необходимое для ответственных электрогидравлических систем;
Клапаны с рабочим давлением 350 бар используются с катушками FLeX серии 740 высокой мощности и с катушками серии 747 (взрывозащищенные).

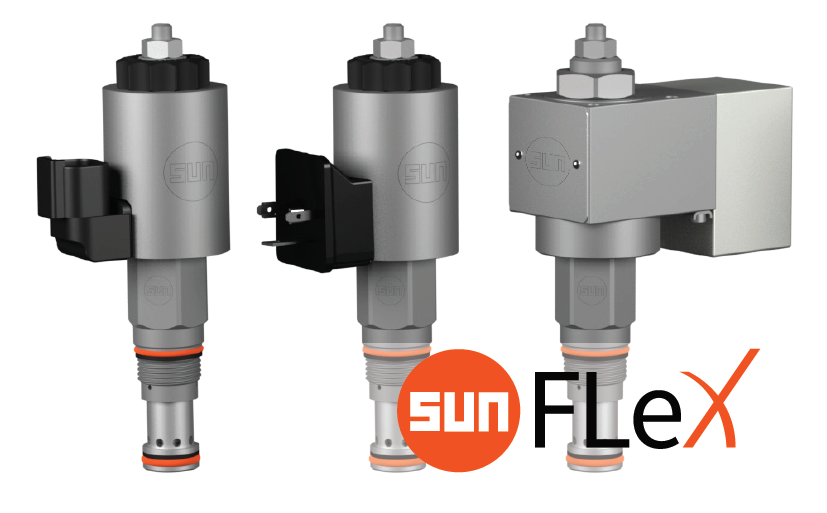

Стандартные и взрывозащищенные катушки серии FLeX

Катушки FLeX серии 740 низкой и высокой мощности:

Поставляются в исполнениях с рабочим напряжением 12, 14, 24, 28 В DC и 115, 230 В AC;
Электрические соединения по стандарту DIN 43650 форма A (класс защиты IP65/IP67) и Deutsch-коннекторы DT04-2P (класс защиты IP69);
Мощность катушек низкой мощности: 17 Вт. Мощность катушек высокой мощности: 25 Вт (при 20оС);
Диод подавления выбросов напряжения (TVS-диод) предусмотрен в качестве опции для катушек постоянного тока и в стандартном исполнении для катушек переменного тока.

Катушки FLeX серии 747 (взрывозащищенные):

Сертификаты взрывозащиты: ATEX, IECEx и CSA;
Совместимы со всеми клапанами серии FLeX;
Сертифицированы для применения в загазованных и запыленных средах (класс T4 для загазованных сред, T135°C для запыленных сред);
Соответствуют стандартам Европейского союза (маркировка CE);
Катушки мощностью 30 Вт поставляются в исполнениях с напряжением 12 и 24 В DC, а также 115 и 230 В AC;
Катушки постоянного тока оснащены TVS-диодом и обеспечивают напряжение пробоя 48 В DC;
Катушки переменного тока оснащены встроенным выпрямителем;
Опции электрических соединений: коннекторы 90° и 180° с внутренней резьбой 1/2" NPT или M20 x 1.5.
