ОБРАТНЫЕ КЛАПАНЫ ГИДРАВЛИЧЕСКИЕ

Обратные клапаны обеспечивают свободное прохождение потока в одном направлении и блокируют поток в обратном направлении. Как правило, они имеют шестигранный корпус из стали, подходящий для установки в линию с соединением гибкими рукавами и предназначенный для удобного монтажа между трубами в гидравлических системах. Обратные гидравлические клапаны позволяют свободно пропускать поток рабочей жидкости при снижении давления до 0,4 бар и перекрывают поток в обратном направлении. Диапазон размеров резьбы внутреннего диаметра от 1/4” BSP до 2” BSP, Номинальный поток от 20 до 650 л/мин. Давление открытия запорного элемента клапана – от 0,4 до 8 бар. Стальная конструкция обратных гидроклапанов, изготовленная с закаленной поверхностью запорного элемента, создает возможность свободного потока и хорошую запорно - отсечную характеристику, с допуском к твердым частицам, загрязняющим рабочую жидкость.

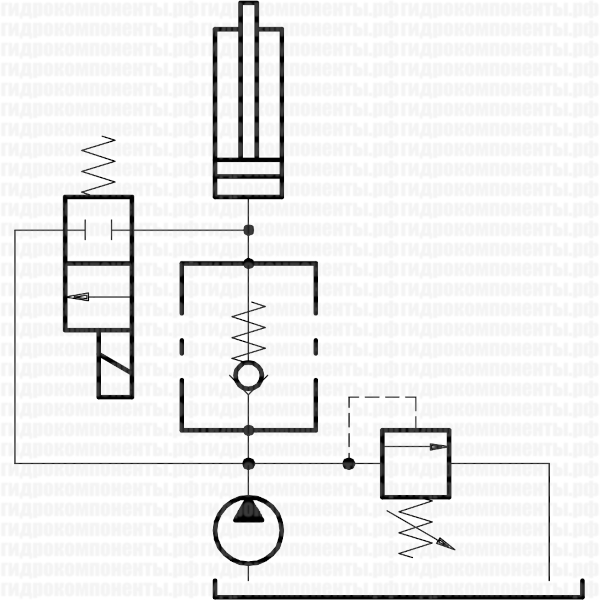

Рис. 1. Пример использования обратного гидравлического клапана.

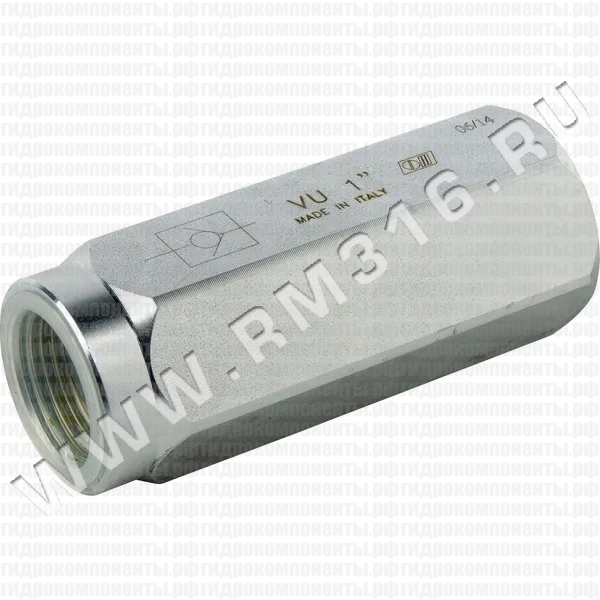

Рис. 2. Обратный клапан с шестигранным корпусом из стали.

Широкое применение также находят картриджные (ввертные) обратные клапаны. Картриджные обратные клапаны Sun Hydraulics поставляются в двух исполнениях: с радиальным выходом (из линии 1 в линию 2) и с осевым выходом (из линии 2 в линию 1). При этом наиболее предпочтительным вариантом для большинства применений является исполнение с радиальным выходом. Обратные клапаны в исполнении с осевым выходом характеризуются более высоким перепадом давления, вследствие чего рассматриваются как не рекомендуемые к применению, однако в ряде случаев они способны упростить компоновку гидравлического контура в сложных блоках клапанов. Обратные гидроклапаны Sun Hydraulics имеют несколько типоразмеров с номинальным расходом от 4,7 до 900 л/мин. Давление открытия запорного элемента клапана – от 0,07 до 10,5 бар.

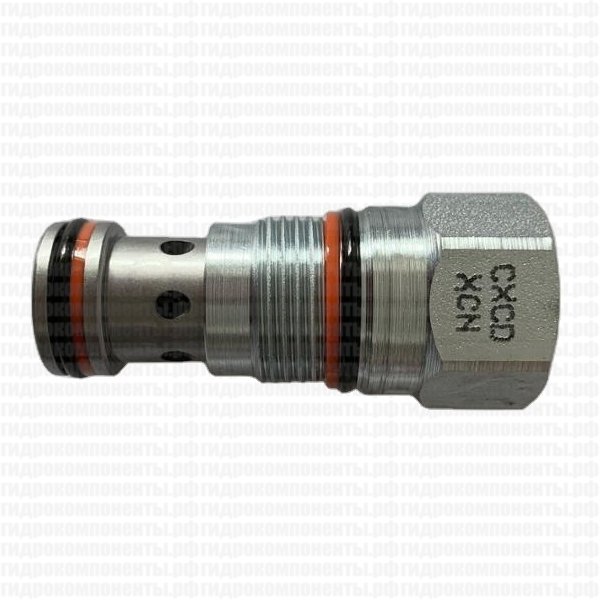

Рис. 3. Картриджный гидравлический клапан (гидроклапан ввертного типа).

Рис. 4. Обратный клапан картриджного типа с радиальным выходом (из линии 1 в линию 2).

Рис. 5. Обратный клапан картриджного типа с осевым выходом (из линии 2 в линию 1).

Компания Sun Hydraulics производит широкий ряд стандартных манифольдов, что позволяет упростить установку клапанов в новые или существующие гидравлические контуры. Манифольды выпускаются с различными соединениями: цилиндрическая резьба по SAE с уплотнительным кольцом, NPTF, BSPP, разрезные фланцы по SAE код 61 и 62 и другие. Часто в одном манифольде комбинируются две гидравлические функции, что позволяет упросить обвязку. Все манифольды производятся как из алюминия, так и из стали.

ПРИМЕНЕНИЕ ОБРАТНЫХ КЛАПАНОВ КАРТРИДЖНОГО ТИПА

• Повышает надежность гидросистемы
• Упрощает конструкцию гидравлических контуров
• Снижает количество потенциальных мест утечек
• Уменьшает стоимость трубопроводной обвязки
• Сокращает занимаемое пространство и массу
• Упрощает обслуживание
• Ускоряет сборку системы
• Сокращает необходимый комплект запасных частей
