Гидроклапаны тормозные (контрбалансные, уравновешивающие)

ТОРМОЗНЫЕ ГИДРОКЛАПАНЫ

Как следует из самого названия, тормозной клапан (часто его называют уравновешивающим) служит для обеспечения плавности работы гидродвигателей (гидромотора или гидроцилиндра), а также выполняет функцию гидрозамка. При действии попутных нагрузок, вектор движения которых совпадает с направлением движения гидроцилиндра или гидромотра, возникают рывки и колебания, что приводит к нестабильности гидравлической системы. Тормозные клапаны помогают добиться необходимой плавности в работе гидродвигателей.

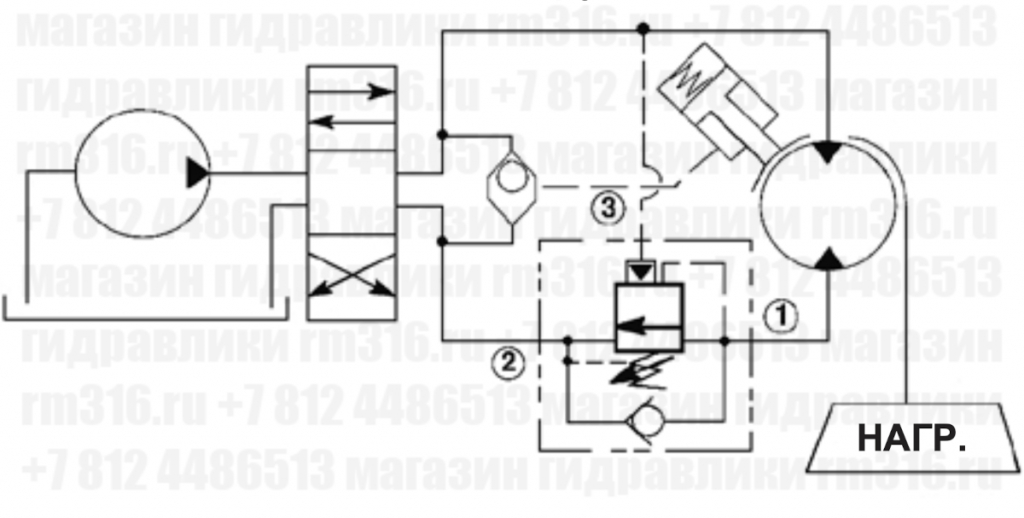

ПРИМЕР ПРИМЕНЕНИЯ КЛАПАНА ТОРМОЖЕНИЯ

Тормозной клапан гидроцилиндра, расчет пилотного соотношения

Клапан торможения гидроцилиндра

L = Давление, создаваемое нагрузкой

P = Пилотное давление, необходимое для открытия тормозного клапана

PR = Пилотное соотношение тормозного клапана (например, 3:1 или 10:1)

S = Настройка гидроклапана

CR = Соотношение рабочих площадей гидроцилиндра

ВНИМАНИЕ

Данные формулы не учитывают давление, которое может добавляться со стороны порта 2 и влиять на эффективную настройку тормозного клапана.
