Купить LS-161 КОЛОКОЛ ДЛЯ СОЕДИНЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ТИПА АИР 63 С ГИДРОНАСОСОМ, ДИАМЕТР 160 ММ (ОМТ, ИТАЛИЯ)

ПРИМЕНЕНИЕ

Колокол - это элемент сопряжения (стыковки) гидравлического насоса и электродвигателя. С открытой стороны имеет отверстия по окружности для присоединения фланца электродвигателя, с другой стороны - отверстие под вал и крепеж гидронасоса. Позволяет легко добиться соосности гидронасоса и электродвигателя, а также существенно уменьшить уровень шума. Колокола для соединения электродвигателя с гидравлическим насосом различаются по размерам, а также по типу присоединяемого гидронасоса.

ХАРАКТЕРИСТИКИ

LS161 Колокол (переходник) 160 мм, для соединения электродвигателя типа АИР63 (*) с шестерённым насосом 1 группы (U1P) со стандартным европейским фланцем Ø = 25,4 мм (72 x 52 мм): 1SP (Galtech), 1P (Marzocchi).

(*) Пожалуйста, перед покупкой проверяйте размеры конкретной модели электродвигателя.

ГАБАРИТНЫЕ РАЗМЕРЫ

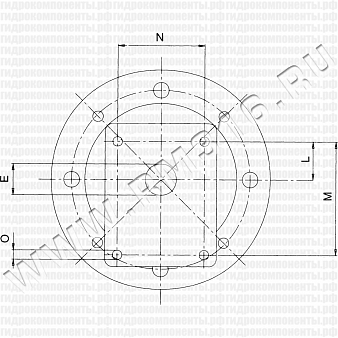

LS161 Колокол (переходник) 160 мм, для соединения электродвигателя 0,25-0,37 кВт типа АИР63 с шестерённым насосом 1 группы (U1P) со стандартным европейским фланцем Ø = 25,4 мм (72 x 52 мм): 1SP (Galtech), 1P (Marzocchi).

E	25,4 мм
L	26,2 мм
M	72 мм
N	52 мм
O	M6

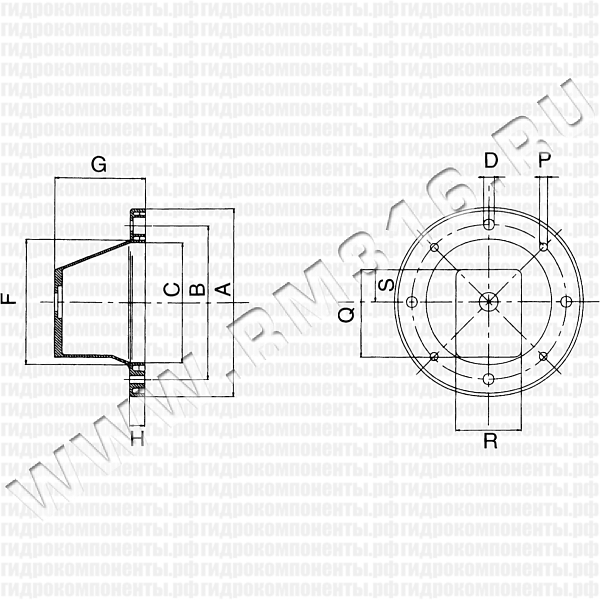

Колокол LS161 - это элемент сопряжения (стыковки) гидравлического насоса и электродвигателя. Представляет собой алюминиевый усеченный конус, закрытый с меньшей стороны, визуально напоминающий колокол. С открытой стороны имеет отверстия по окружности для присоединения фланца электродвигателя, с другой стороны отверстие под вал насоса и крепежные отверстия.

A	160 мм
B	130 мм
C	110 мм
D	10 мм
F	110 мм
G	70 мм
H	14 мм
P	M8
Q	90 мм
R	69 мм
S	34 мм

ПРИМЕР

LS161 Колокол (переходник) 160 мм, для соединения электродвигателя с шестерённым насосом 1 группы 1SP (Galtech)

LS161 Колокол (переходник) 160 мм для соединения шестеренного насоса с электродвигателем (ОМТ, Италия)

Производитель

Техническая документация

Чертеж колокола LS161 с габаритно-присоединительными размерами (рус.) 359.5 KB Колокола и муфты для соединения электродвигателей и шестеренных насосов (рус.) 4.1 MB Колокола и муфты для соединения электродвигателей и шестеренных насосов (англ.) 1.1 MB

Доставка

во все регионы России транспортными компаниями "Деловые линии", "СДЭК" до адреса получателя или терминала
самовывоз со склада по адресу: Санкт-Петербург, ул. Коммуны, дом 67, литер БМ

Оплата

безналичный расчет
банковская карта
наличными курьеру

Название	Описание товара	Цена (руб. с НДС)	В наличии (шт.)	Сделать заказ
LS161	LS161 Колокол (переходник) 160 мм для соединения шестеренного насоса с электродвигателем (ОМТ, Италия)	3 458 руб	6
