Купить ND2 СОЕДИНИТЕЛЬНАЯ МУФТА 14 ММ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 0,25-0,37 КВТ ТИПА АИР63 И ШЕСТЕРЕННОГО НАСОСА 1 ГРУППЫ (U1P): 1SP (GALTECH), 1P (MARZOCCHI) (ОМТ, ИТАЛИЯ)

Муфты используются для соединения валов электродвигателя и насоса и компенсируют небольшой перекос между валами при помощи эластичного элемента (паука). Также муфты могут поглощать шум вызванный движением валов.

ND2 Соединительная муфта в сборе состоит из полумуфты со стороны электродвигателя ND48B, полумуфты со стороны гидравлического насоса ND48PU1P (конический вал, конусность 1:8) и эластичного элемента-звездочки (спайдера) R-42.

ПРИМЕНЕНИЕ

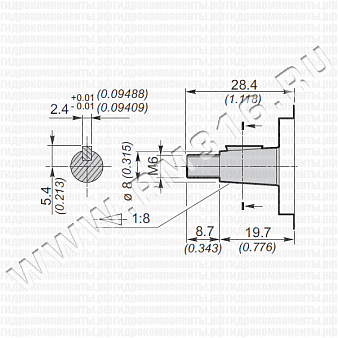

Насос	Конический вал под шпонку (конусность 1:8), первая группа (U1P)
Электродвигатель	Диаметр вала (D) 14 мм, мощность 0,25-0,37 КВт (АИР63)

ГАБАРИТНЫЕ РАЗМЕРЫ

Полумуфта со стороны электродвигателя ND48B

A	48 мм
C	30 мм
G	29 мм
D	14 мм
CH	5 мм
T	16,3 мм

Полумуфта со стороны гидравлического насоса ND48PU1P (под конический вал, конусность 1:8)

A	48 мм
d	9,7 мм
Ch	2,4 мм
t	10,5 мм
L	15 мм

Эластичный элемент (спайдер/звездочка) R-42

I	16 мм
Ø	19 мм
