Односторонние гидродроссели (гидравлические дроссели) с обратным клапаном

---

ДРОССЕЛИ ГИДРАВЛИЧЕСКИЕ С ОБРАТНЫМ КЛАПАНОМ

Дроссели позволяют регулировать расход путем ограничения проходного сечения линии. Гидравлические дроссели с обратным клапаном используются для регулировки расхода рабочей жидкости в одном направлении (в обратном направлении поток свободен). Избыточный расход отводится предохранительным клапаном, который необходимо устанавливать на входной линии. Применение дросселей приводит к нагреванию гидравлической жидкости, поэтому в таких системах может потребоваться установка теплообменника для ограничения максимальной температуры. Установка дросселей рекомендуется в системах, где избыточный расход минимален или превышение расхода происходит достаточно редко. В других случаях следует использовать регулятор расхода с компенсацией давления.

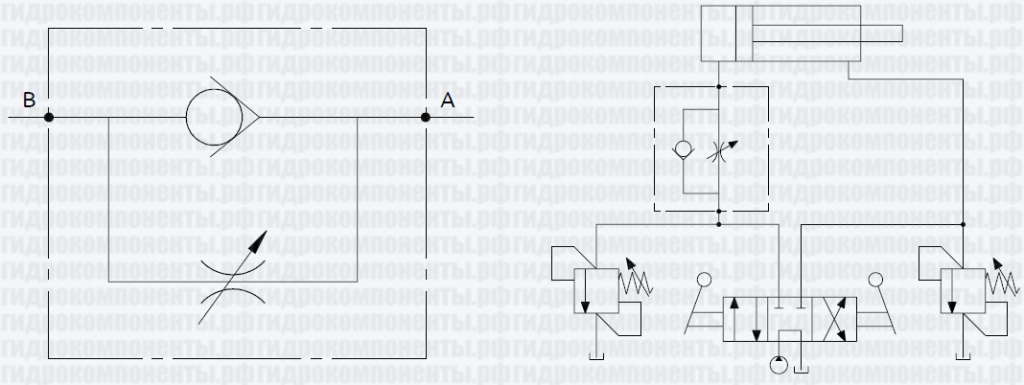

Рис. 1. Односторонний дроссель с обратным клапаном

Дроссели гидравлические с обратным клапаном предназначены для управления скоростью втягивания и выдвижения гидроцилиндров. С помощью дросселей регулируется расход гидравлического масла, подаваемого в привод или сбрасываемого из него.



Рис. 2. Пример установки дросселя с обратным клапаном на поршневой полости гидроцилиндра.
