ГИДРОЗАМКИ ПЛИТОЧНОГО (МОДУЛЬНОГО) МОНТАЖА CETOP (ISO), ОСОБЕННОСТИ И ПРИМЕРЫ ПРИМЕНЕНИЯ.
22 июня 2021
ГИДРОЗАМКИ ПЛИТОЧНОГО (МОДУЛЬНОГО) МОНТАЖА CETOP (ISO)
Гидрозамки применяются для герметичного запирания полостей гидроцилиндра после прекращения подачи гидравлического масла. Обратные клапаны с пилотным управлением (гидрозамки) используются для пропускания потока в одном направлении и блокировки потока в обратном направлении, если отсутствует давление в пилотной линии, открывающее запорный элемент. Производят гидрозамки как односторонние (с одним запорным элементом), так и двухсторонние (с двумя запорными элементами). Гидрозамок обеспечивает надежную фиксацию рабочих органов или исполнительных механизмов (гидроцилиндров, гидромоторов). Однако гидрозамки не рекомендуется применять для запирания потока в процессе выполнения технологических операций, например, при движении штоков гидроцилиндров или при вращении гидравлических моторов, для управления опусканием груза (то есть для выполнения динамической функции). Клапаны предназначены для работы в гидросистемах с гидравлическим минеральным маслом или синтетической жидкостью, обладающей сходными смазочными характеристиками.
РАСПОЛОЖЕНИЕ ПОРТОВ В ГИДРОЗАМКАХ ATOS ПЛИТОЧНОГО (СТЫКОВОГО) МОНТАЖА CETOP 3 (ISO 03)

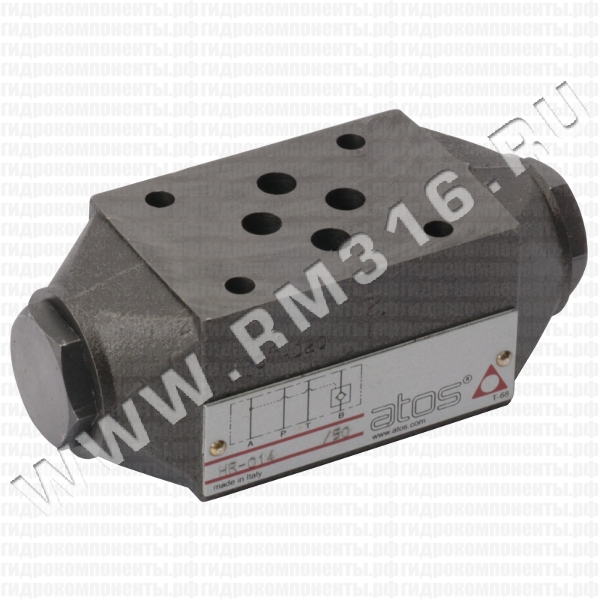

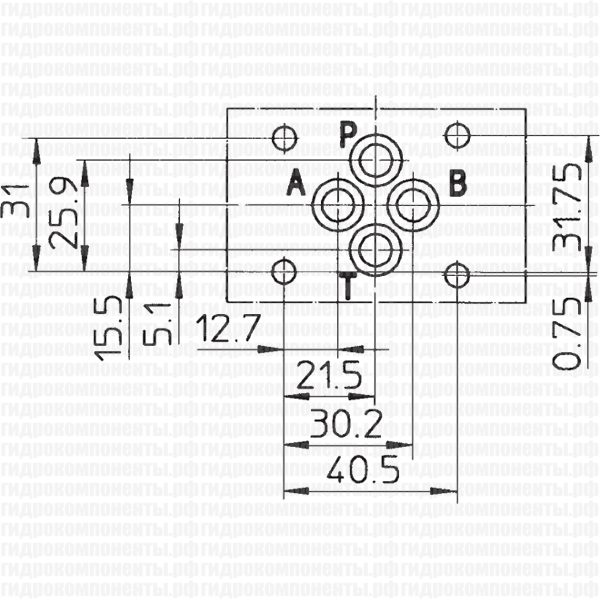

Рис. 1. Пример расположения портов для монтажной поверхности модульных гидрозамков CETOP 3 (ISO 03, Ду=6 мм) HR-012, HR-013, HR-014 (Atos, Италия)
.jpeg "HR-014 ATOS Гидрозамок модульный")
РАСПОЛОЖЕНИЕ ПОРТОВ В ГИДРОЗАМКАХ ATOS ПЛИТОЧНОГО (СТЫКОВОГО) МОНТАЖА CETOP 5 (ISO 05)

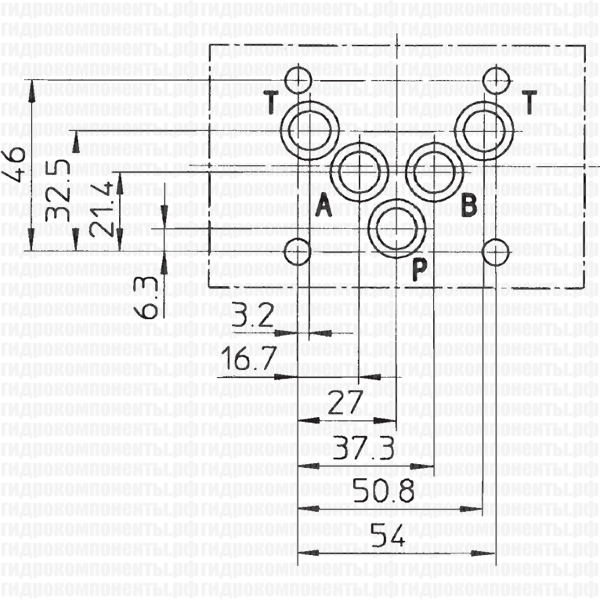

Рис. 2. Пример расположения портов для монтажной поверхности модульных гидрозамков CETOP 5 (ISO 05, Ду=10 мм) KR-012, KR-013, KR-014 (Atos, Италия)
.jpeg "KR-013 ATOS Гидрозамок модульный, CETOP 5")
РАСПОЛОЖЕНИЕ ПОРТОВ В ГИДРОЗАМКАХ ATOS ПЛИТОЧНОГО (СТЫКОВОГО) МОНТАЖА CETOP 7 (ISO 07)

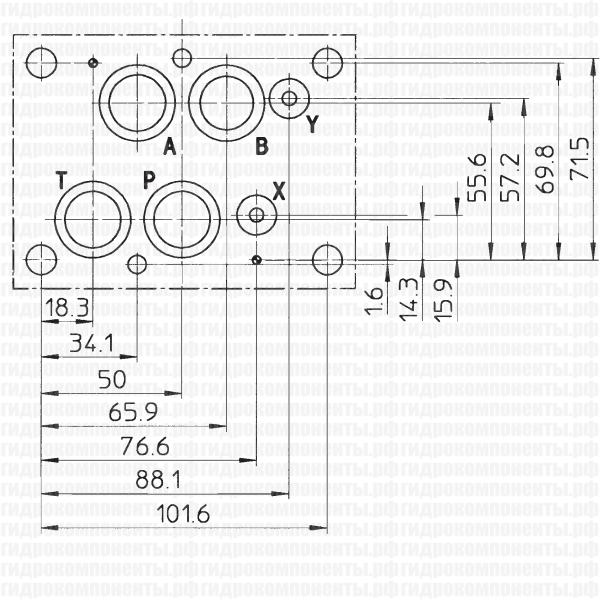

Рис. 3. Пример расположения портов для монтажной поверхности гидрозамков CETOP 7 (ISO 07, Ду=16 мм) JPR-212, JPR-213, JPR-214 (Atos, Италия)
.jpeg "JPR-212 ATOS Гидрозамок модульный, CETOP 7")
РАСПОЛОЖЕНИЕ ПОРТОВ В ГИДРОЗАМКАХ ATOS ПЛИТОЧНОГО (СТЫКОВОГО) МОНТАЖА CETOP 8 (ISO 08)

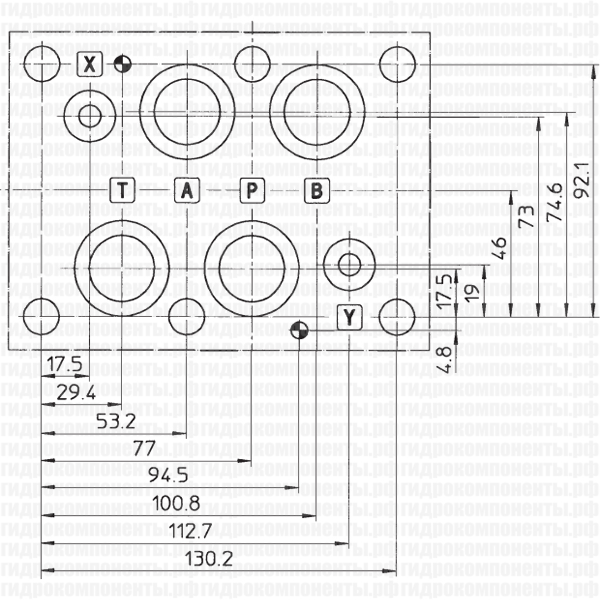

Рис. 4. Пример расположения портов для монтажной поверхности гидрозамков CETOP 8 (ISO 08, Ду=25 мм) JPR-312, JPR-313, JPR-314 (Atos, Италия)
ПРИМЕНЕНИЕ ОБРАТНЫХ КЛАПАНОВ С ПИЛОТНЫМ УПРАВЛЕНИЕМ (ГИДРОЗАМКОВ) ATOS
HR, KR - обратные клапаны ATOS (Италия), прямого действия или гидрозамки (обратные клапаны с пилотным управлением). JPR - гидрозамки ATOS (Италия). Опциональные версии с декомпрессией возможны по запросу для некоторых моделей KR.
- HR-0 = размер 06 по ISO 4401: расход до 60 л/мин, давление до 350 бар.
- KR-0 = размер 10 по ISO 4401: расход до 120 л/мин, давление до 315 бар.
- JPR-2 = размер 16 по ISO 4401: расход до 200 л/мин, давление до 350 бар.
- JPR-3 = размер 25 по ISO 4401: расход до 300 л/мин, давление до 350 бар.
ВНИМАНИЕ
Не рекомендуется применять гидрозамки для контроля плавности движения гидроцилиндров или при вращении гидромоторов, для управления опусканием груза с помощью лебедки. Для этого используются тормозные (уравновешивающие) клапаны. Вы можете проконсультироваться о применении гидрозамков и тормозных клапанов у технических специалистов нашего магазина гидравлики.
