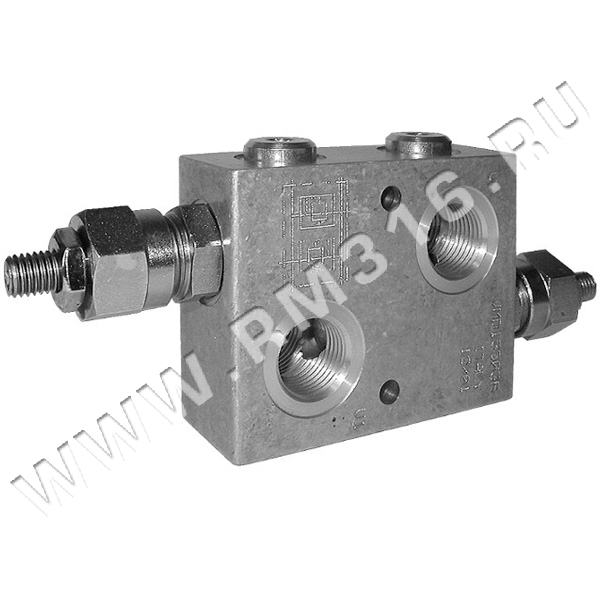

СДВОЕННЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ РЕГУЛИРУЕМЫЙ КЛАПАН ГИДРАВЛИЧЕСКИЙ ПРЯМОГО МОНТАЖА НА ГИДРОМОТОР СЕРИИ VMDI80, 80 Л/МИН (MTC, ИТАЛИЯ)

ПРИМЕНЕНИЕ

Состоит из двух предохранительных клапанов с пересекающимися сливными линиями. Клапан VMDI80 используется для понижения давления до определенной настроенной величины в двух портах привода. Клапан идеально подходит для обеспечения защиты от внезапных скачков давления, а также для настройки перепада давления в двух портах гидропривода. Шесть портов (две входных линии и четыре выходные) позволяют использовать всего один клапан для двух гидродвигателей.

УСТАНОВКА

Подключить по одному порту V и V1 к линии нагнетания. Остальные порты V и V1 подключить к гидродвигателям.

ПРИНЦИП РАБОТЫ

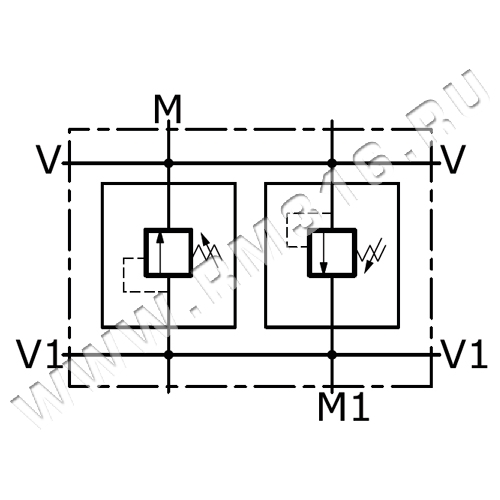

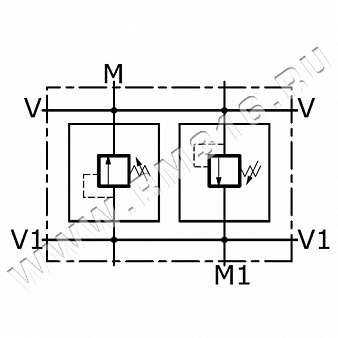

Давление в порт V (подсоединен к гидродвигателю) подается, пока давление в порту V1 достигает давления настройки пружины. Клапан А (смотрите каталог) служит для настройки макс. давления в порту V. Давление в порту V можно измерить, выкрутив заглушку из порта М и вкрутив вместо нее манометр. Аналогично для порта V1 (клапан В). Регулировка давления чувствительна к  давлению подпора из линии слива. Настройка клапанов осуществляется только в определенном диапазоне (смотрите каталог).

ОСОБЕННОСТИ

- корпус из оцинкованной стали или из алюминия (смотрите каталог)

- можно подключить манометры
