Купить rsap3v трёхходовой (трёхлинейный) гидравлический шаровый кран высокого давления (мтс, италия)

ПРИМЕНЕНИЕ

Трёхходовой шаровый кран RSAP3V используется для направления потока рабочей жидкости в два различных порта. Возможно исполнение со схемой L (закрытым центром) и схемой T (открытым центром). Шаровой запорный элемент обеспечивает высокую герметичность.

УСТАНОВКА

Подключите линию Р к входному порту, линии А и В — к выходным портам.

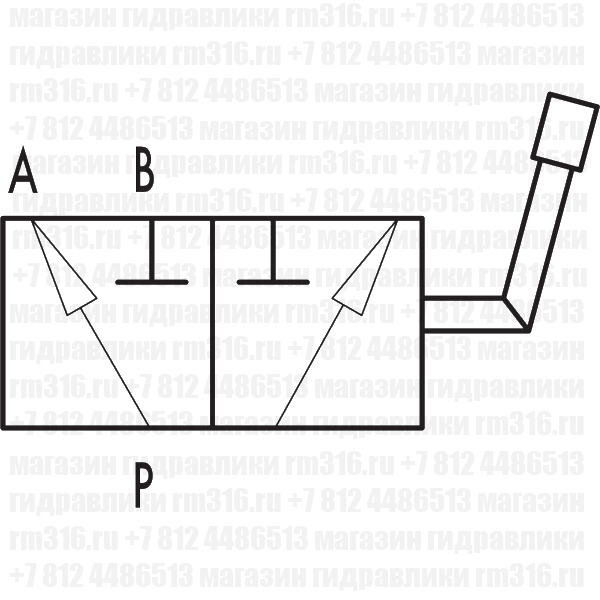

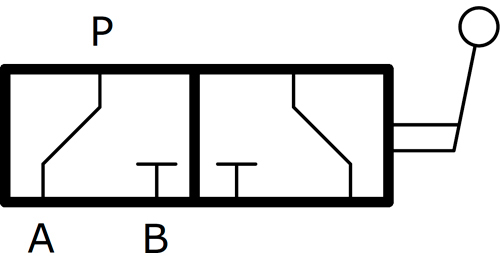

Схема L - закрытый центр (в промежуточном положении все линии закрыты):

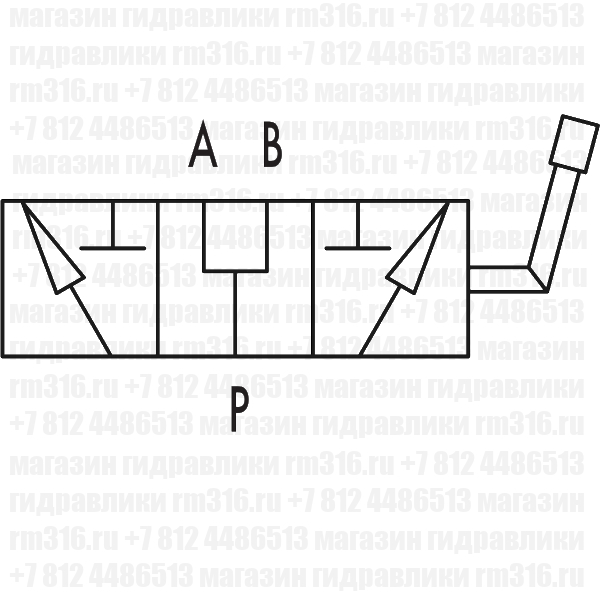

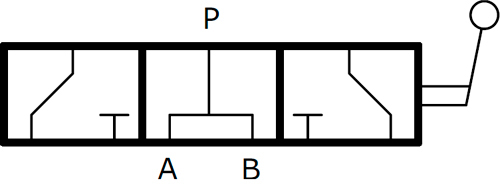

Схема T - открытый центр (в промежуточном положении поток идет из Р в А и В):

ПРИНЦИП РАБОТЫ

Когда рукоятка находится в положении 1 поток свободно проходит в порт А, когда в положении 2 – в порт В.

Схема L - закрытый центр: в промежуточном положении все линии закрыты, рукоятка может поворачиваться на 90 градусов.

Схема T - открытый центр: в промежуточном положении поток идет из Р в А и В, рукоятка может поворачиваться на 180 градусов.

ОСОБЕННОСТИ

• Корпус: оцинкованная сталь
• Внутренние компоненты: закаленная сталь, шлифованная
• Уплотнения: BUNA N стандарт
• Тип запорного элемента: шаровой с уплотнениями

ПРИМЕР

RSAP3V05L Трёхходовой гидравлический кран высокого давления
