Купить ND5A СОЕДИНИТЕЛЬНАЯ МУФТА 19 ММ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 0,55-0,75 КВТ ТИПА АИР71 И ШЕСТЕРЕННОГО НАСОСА 1 ГРУППЫ (U1P): 1SP (GALTECH), 1P (MARZOCCHI) (ОМТ, ИТАЛИЯ)
Муфты используются для соединения валов электродвигателя и насоса и компенсируют небольшой перекос между валами при помощи эластичного элемента (паука). Также муфты могут поглощать шум вызванный движением валов.
ND5A Соединительная муфта в сборе состоит из полумуфты со стороны электродвигателя ND48СG45, полумуфты со стороны гидравлического насоса ND48PU1P (конический вал, конусность 1:8) и эластичного элемента-звездочки (спайдера) R-42.
![Полумуфта со стороны электродвигателя ND48СG45 ND48СG45 OMT](/upload/medialibrary/1c0/jcnbfdu6sp0y7py8ppapy7bifwzhqgjx/Полумуфта%20со%20стороны%20электродвигателя.jpg)
Полумуфта со стороны гидравлического насоса ND48PU1P (под конический вал, конусность 1:8)
![Полумуфта со стороны гидравлического насоса ND48PU1P ND48PU1P OMT](/upload/medialibrary/6b4/wqvskve039v51aomy8uciisyb2mx144b/Полумуфта%20со%20стороны%20насоса_2.jpg)
Эластичный элемент (спайдер/звездочка) R-42
![Эластичный элемент (спайдер/звездочка) R-42 R-42 OMT](/upload/medialibrary/387/54hz4tj57st60reaoh5t5wtlmks15uui/Звездочка.jpg)
ND5A Соединительная муфта в сборе состоит из полумуфты со стороны электродвигателя ND48СG45, полумуфты со стороны гидравлического насоса ND48PU1P (конический вал, конусность 1:8) и эластичного элемента-звездочки (спайдера) R-42.
ПРИМЕНЕНИЕ

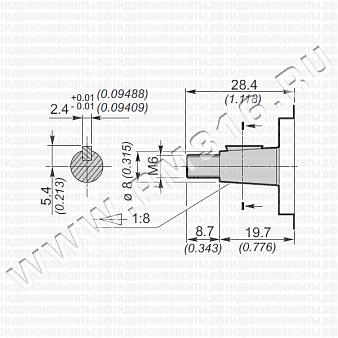

Насос | Конический вал под шпонку (конусность 1:8), первая группа (U1P) |
Электродвигатель | Диаметр вала (D) 19 мм, мощность 0,55-0,75 КВт (АИР71) |
ГАБАРИТНЫЕ РАЗМЕРЫ
Полумуфта со стороны электродвигателя ND48СG45![Полумуфта со стороны электродвигателя ND48СG45 ND48СG45 OMT](/upload/medialibrary/1c0/jcnbfdu6sp0y7py8ppapy7bifwzhqgjx/Полумуфта%20со%20стороны%20электродвигателя.jpg)
A | 48 мм |
C | 38 мм |
G | 45 мм |
D | 19 мм |
CH | 6 мм |
T | 21,8 мм |
Полумуфта со стороны гидравлического насоса ND48PU1P (под конический вал, конусность 1:8)
![Полумуфта со стороны гидравлического насоса ND48PU1P ND48PU1P OMT](/upload/medialibrary/6b4/wqvskve039v51aomy8uciisyb2mx144b/Полумуфта%20со%20стороны%20насоса_2.jpg)
A | 48 мм |
d | 9,7 мм |
Ch | 2,4 мм |
t | 10,5 мм |
L | 15 мм |
Эластичный элемент (спайдер/звездочка) R-42
![Эластичный элемент (спайдер/звездочка) R-42 R-42 OMT](/upload/medialibrary/387/54hz4tj57st60reaoh5t5wtlmks15uui/Звездочка.jpg)
I | 16 мм |
Ø | 19 мм |
Техническая документация
Колокола и муфты для соединения электродвигателей и шестеренных насосов (рус.) 4.1 MBКолокола и муфты для соединения электродвигателей и шестеренных насосов (англ.) 1.1 MBДоставка
- во все регионы России транспортными компаниями "Деловые линии", "СДЭК" до адреса получателя или терминала
- самовывоз со склада по адресу: Санкт-Петербург, ул. Коммуны, дом 67, литер БМ
Оплата
- безналичный расчет
- банковская карта
- наличными курьеру
Название | Описание товара | Цена (руб. с НДС) | В наличии (шт.) | Сделать заказ |
---|---|---|---|---|
ND5A | ND5A Соединительная муфта для электродвигателя с диаметром вала 19 мм, состоит из ND48CG45, ND48PU1P, R-42, для насосов 1 группы (U1P): 1SP (Galtech), 1P (Marzocchi) | 4 540 руб | 9 |
