Купить ND70A СОЕДИНИТЕЛЬНАЯ МУФТА 24 ММ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 1,1-1,5 КВТ ТИПА АИР90 И ШЕСТЕРЕННОГО НАСОСА 1 ГРУППЫ (U1P): 1SP (GALTECH), 1P (MARZOCCHI) (ОМТ, ИТАЛИЯ)

  • Главная
  •  >
  • Каталог
  •  >
  • Колокола, муфты для гидронасосов
  •  >
  • Муфты для соединения электродвигателя с гидравлическим насосом
Муфты используются для соединения валов электродвигателя и насоса и компенсируют небольшой перекос между валами при помощи эластичного элемента (паука). Также муфты могут поглощать шум вызванный движением валов.

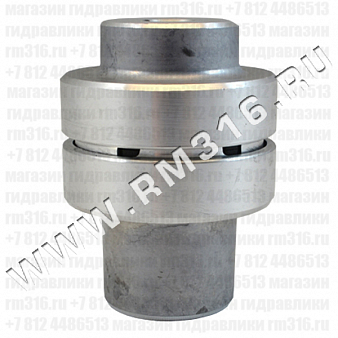

ND70A Соединительная муфта в сборе состоит из полумуфты со стороны электродвигателя ND48D, полумуфты со стороны гидравлического насоса ND48PU1P (конический вал, конусность 1:8) и эластичного элемента-звездочки (спайдера) R-42.

ПРИМЕНЕНИЕ

 Насос  Конический вал под шпонку (конусность 1:8), первая группа (U1P)
 Электродвигатель  Диаметр вала (D) 24 мм, мощность 1,1-1,5 КВт (АИР90)

ГАБАРИТНЫЕ РАЗМЕРЫ

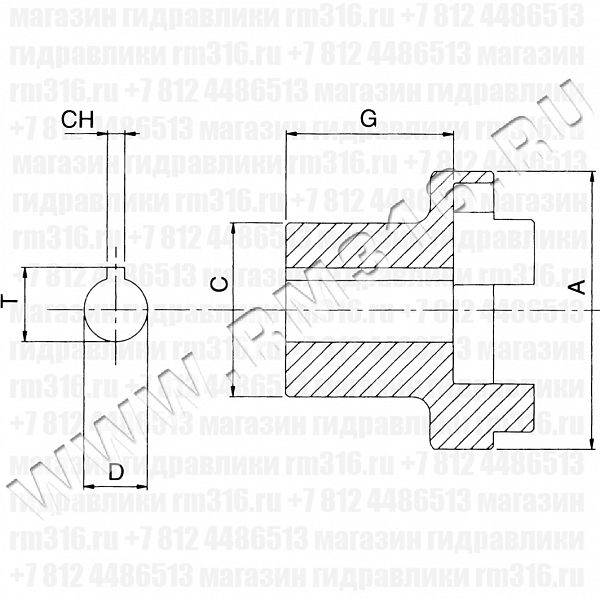

Полумуфта со стороны электродвигателя ND48D

ND48A OMT

 A  48 мм
 C  38 мм
 G   54 мм
 D  24 мм
 CH  8 мм
 T  27,3 мм

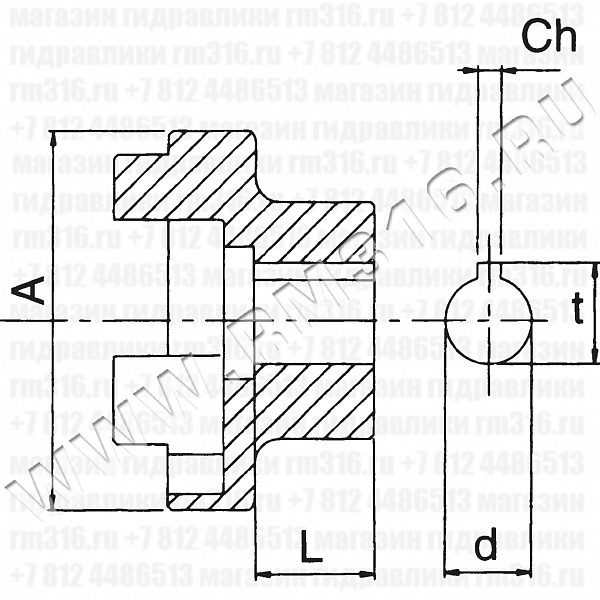

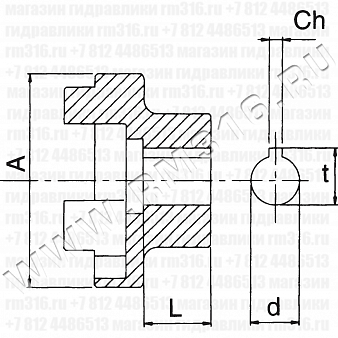

Полумуфта со стороны гидравлического насоса ND48PU1P (под конический вал, конусность 1:8)

ND48PU1P OMT

 A  48 мм
 d  9,7 мм
 Ch   2,4 мм
 t  10,5 мм
 L  15 мм

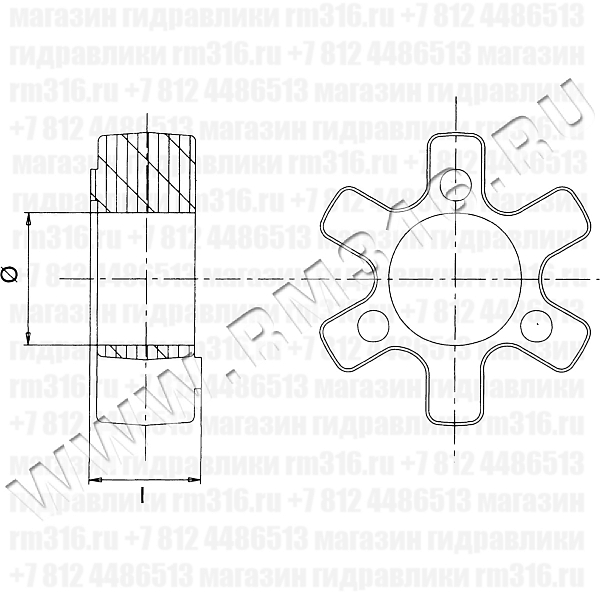

Эластичный элемент (спайдер/звездочка) R-42

R-42 OMT

 I  16 мм
 Ø  19 мм

Производитель

OMT

Техническая документация

Колокола и муфты для соединения электродвигателей и шестеренных насосов (рус.) 4.1 MBКолокола и муфты для соединения электродвигателей и шестеренных насосов (англ.) 1.1 MB

Доставка

  • во все регионы России транспортными компаниями "Деловые линии", "СДЭК" до адреса получателя или терминала
  • самовывоз со склада по адресу: Санкт-Петербург, ул. Коммуны, дом 67, литер БМ

Оплата

  • безналичный расчет
  • банковская карта
  • наличными курьеру
НазваниеОписание товараЦена (руб. с НДС)В наличии (шт.)Сделать заказ
ND70A
ND70A Соединительная муфта для электродвигателя с диаметром вала 24 мм, состоит из ND48D, ND48PU1P, R-42, для насосов 1 группы (U1P): 1SP (Galtech), 1P (Marzocchi)
3 404 руб7
