Купить CKCBXAN ГИДРОЗАМОК (ОБРАТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН С ПИЛОТОМ НА ОТКРЫТИЕ) КАРТРИДЖНОГО (ВВЕРТНОГО) ТИПА, 60 Л/МИН, T-11A (SUN), М20Х1,5 (SUN HYDRAULICS, США)

ОПИСАНИЕ

Трехлинейные обратные клапаны с пилотом на открытие (односторонние / одноклапанные гидрозамки) Sun Hydraulics CKCBXAN (CKCB-XAN) — это двухпозиционные устройства, обеспечивающие свободное прохождение потока из линии 2 (вход) в линию 1 (нагрузка) с блокировкой обратного потока. Пропуск рабочей жидкости в обратном направлении (из линии 1 в линию 2) осуществляется путем подачи в линию 3 (пилотная линия) пилотного давления, прямо пропорционального давлению нагрузки. При этом пилотный поршень воздействует на тарелку клапана, открывая его. Обратные клапаны с пилотом на открытие (гидрозамки) не предназначены для регулирования параметров потока или скорости движения исполнительного механизма.

ОСОБЕННОСТИ

• Возможность оснащения винтом аварийного ручного опускания в качестве опции (в случае невозможности подачи пилотного давления для открытия клапана, обозначение при заказе CKCB-L..);
• Возможность оснащения обратного клапана пружинами различной жесткости: минимальное рекомендованное давление сопротивления для предотвращения повреждения при ударной нагрузке — 1 бар, для минимизации кавитации — 0,3 бар;

ПРИНЦИП РАБОТЫ

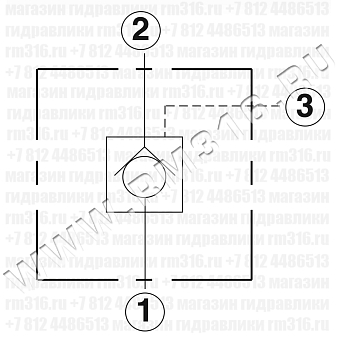

Клапан обеспечивает прохождение потока из порта (2) в порт (1), при этом блокируя поток масла в обратном направлении. Гидравлическая жидкость блокируется при отсутствии давления в канале управления (пилотная линия - порт 3). Жидкость не поступает из порта (1) в порт (2), пока в порту (3) не будет создано давление, достаточное для преодоления давления настройки пружины (давления открытия).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный расход	60 л/мин
Макс. рабочее давление	350 бар
Резьба	М20х1,5
Посадочное гнездо	T-11A (SUN)
Пилотное соотношение	3 :1

ПРИМЕР

CKCBXAN (SUN HYDRAULICS) Обратный гидравлический клапан с пилотом на открытие (гидрозамок) картриджного (ввертного) исполнения, гнездо T-11A (SUN)
