Купить LMG160MFS1M04S КОЛОКОЛ ДЛЯ СОЕДИНЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ТИПА АИР 63 С ГИДРОНАСОСОМ, ДИАМЕТР 160 ММ (MP FILTRI, ИТАЛИЯ)
ПРИМЕНЕНИЕ
Колокол - это элемент сопряжения (стыковки) гидравлического насоса и электродвигателя. С открытой стороны имеет отверстия по окружности для присоединения фланца электродвигателя, с другой стороны - отверстие под вал и крепеж гидронасоса. Позволяет легко добиться соосности гидронасоса и электродвигателя, а также существенно уменьшить уровень шума. Колокола для соединения электродвигателя с гидравлическим насосом различаются по размерам, а также по типу присоединяемого гидронасоса.ХАРАКТЕРИСТИКИ
LMG160MFS1M04S Колокол (переходник) 160 мм, для соединения электродвигателя типа АИР63 (*) с шестерённым насосом 1 группы (1M) со стандартным европейским фланцем Ø = 30 мм (73 x 56 мм): ALP1, GHP1 (Marzocchi). Исполнение без центрального кольца, позволяющего снять полумуфту (которая, как правило, закреплена шпонкой на валу насоса). Монтажный фланец электродвигателя имеет 4 отверстия с гарантированным зазором и 4 резьбовых отверстия. Обычно используется для вертикально установленных электродвигателей и насосных агрегатов с погружной насосной частью.
(*) Пожалуйста, перед покупкой проверяйте размеры конкретной модели электродвигателя.

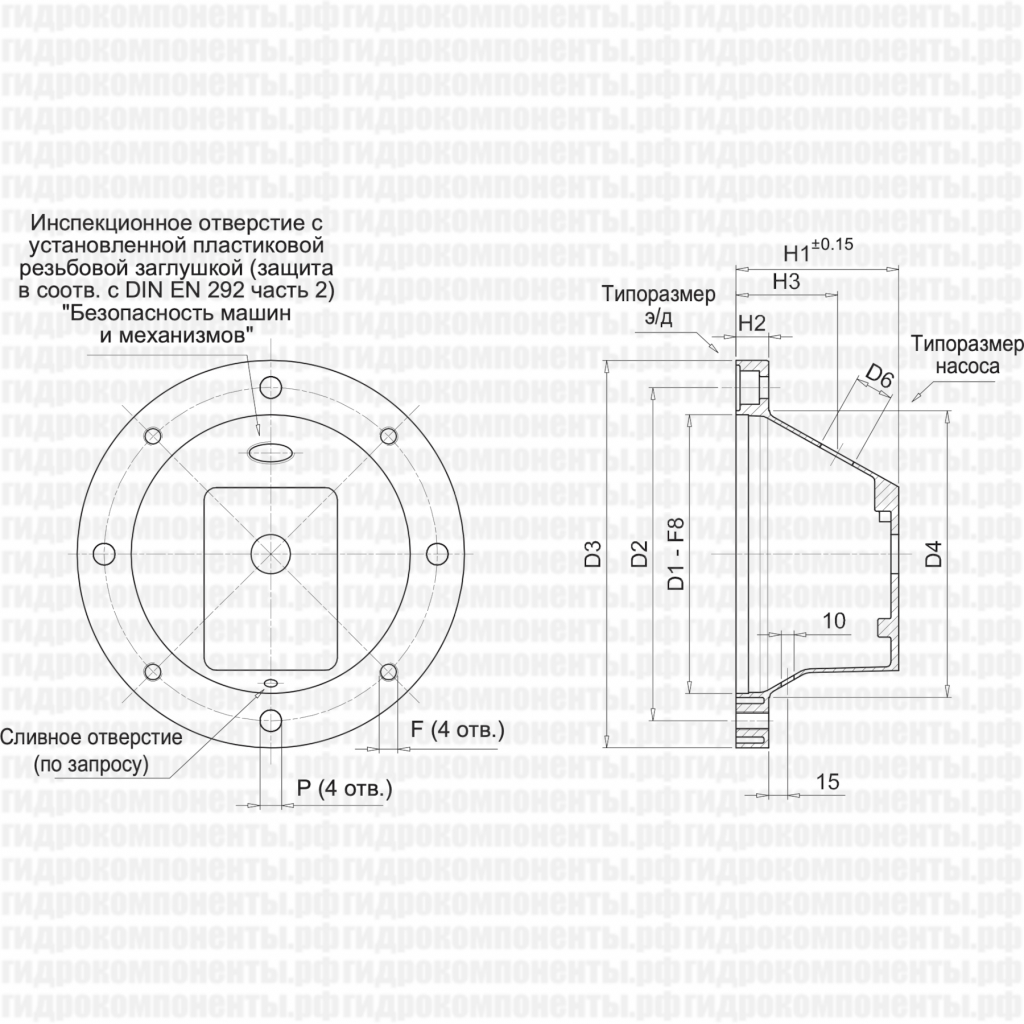

ГАБАРИТНЫЕ РАЗМЕРЫ
D1 | 110 мм |
D2 | 130 мм |
D3 | 160 мм |
D4 | 110 мм |
H1 | 70 мм |
H2 | 15 мм |
F | M8 |
P | 9 мм |
H3 (*) | 40 мм |
D6 (*) |
1/2" |
Масса | 0,44 кг |
(*) Дополнительная опция
ПРИМЕР
LMG160MFS1M04S Колокол (переходник) 160 мм, для соединения электродвигателя с шестерённым насосом 1 группы ALP1 (Marzocchi)
Техническая документация
Колокола для соединения электродвигателей и шестеренных насосов серии LMG (рус.) 7.1 MBКолокола для соединения электродвигателей и шестеренных насосов серии LMG (англ.) 799.6 KBДоставка
- во все регионы России транспортными компаниями "Деловые линии", "СДЭК" до адреса получателя или терминала
- самовывоз со склада по адресу: Санкт-Петербург, ул. Коммуны, дом 67, литер БМ
Оплата
- безналичный расчет
- банковская карта
- наличными курьеру
Название | Описание товара | Цена (руб. с НДС) | В наличии (шт.) | Сделать заказ |
---|---|---|---|---|
LMG160MFS1M04S | LMG160MFS1M04S Колокол (переходник) 160 мм для соединения шестеренного насоса с электродвигателем (MP Filtri, Италия) | 4 710 руб | 5 |
