Купить q45/5 моноблочный гидрораспределитель с электрическим и дублирующим ручным управлением, 60 л/мин, 5 золотников (galtech, италия)

  • Главная
  •  >
  • Каталог
  •  >
  • Гидрораспределители для мобильной техники
  •  >
  • Гидрораспределители с электрическим и дублирующим ручным управлением

ХАРАКТЕРИСТИКИ

Макс. рабочее давление: 275 бар
Пропускная способность: 60 л/мин (*)
Кол-во золотников: 5 шт.
Тип гидрораспределителя: С дискретным управлением
Тип управления: Электрическое (12 или 24 В) + ручное
Тип золотников (обозначение производителя): Тип 103
Позиционирование золотников:
Пружинный возврат в нейтральное положение
Диапазон регулировки главного предохранительного клапана: 81-200 бар и 201-380 бар
Резьба рабочих портов: 1/2" BSP
Корпус гидрораспределителя: Моноблочный
Масса: 8,9 кг
Производитель: Galtech (Италия)

(*) Пределы рабочих режимов показаны на графике зависимости давления и расхода (см. РАБОЧАЯ ЗОНА)

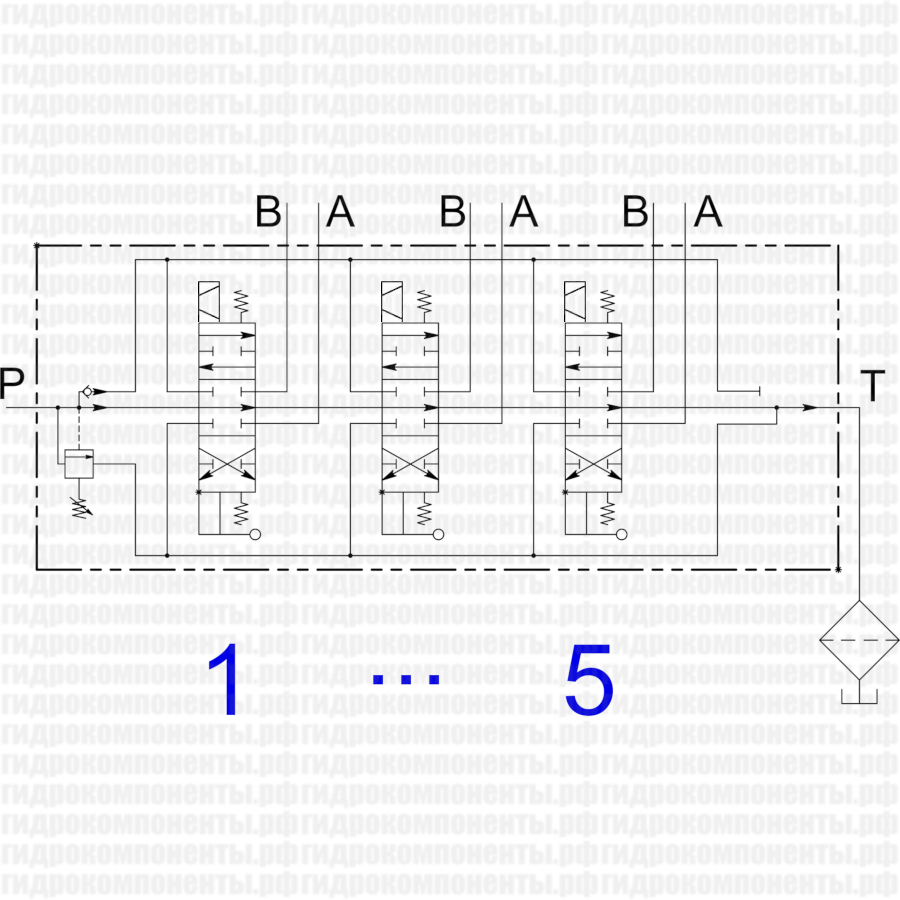

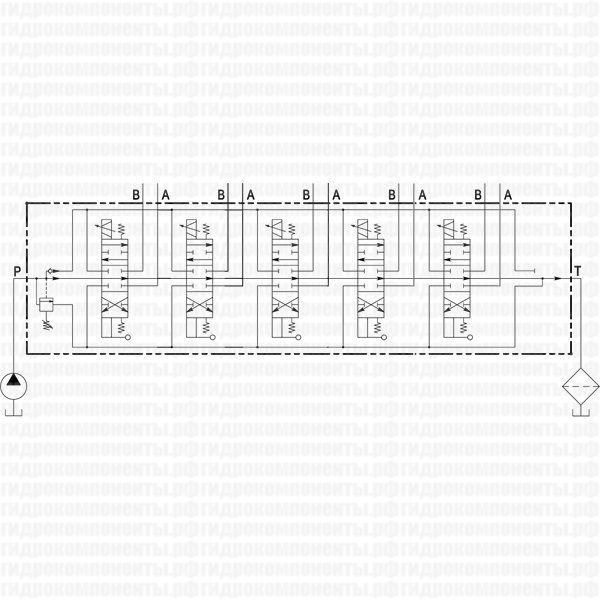

ГИДРАВЛИЧЕСКАЯ СХЕМА

Функциональная гидравлическая схема гидрораспределителя с пятью золотниками типа 103:

Q45/5 F1SR(250)-5X103/A1/D41-F3D-24V.DC Galtech

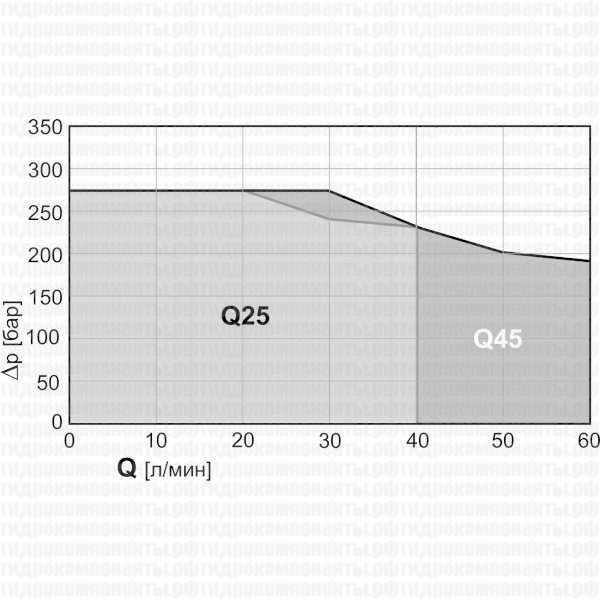

РАБОЧАЯ ЗОНА

Q45/5 F1SR(250)-5X103/A1/D41-F3D-24V.DC, код 045050103036001 Гидрораспределитель

ТИП ЗОЛОТНИКОВ

Стандартный золотник (обозначение 103):

Q45/5 Galtech купить

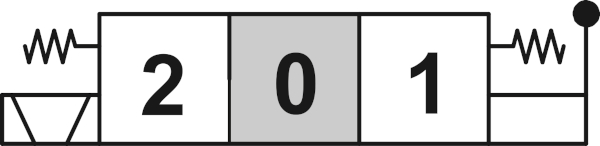

ПОЗИЦИОНИРОВАНИЕ ЗОЛОТНИКОВ

Пружинный возврат без фиксации (обозначение A1/D41):

Позиционирование золотника Q45/5 Galtech

Гидрораспределитель Q45/5 (Galtech, Италия) моноблочный с открытым центром служит для управления пятью рабочими органами. Рукоятка - с пружинным возвратом в нейтральное положение (без фиксации в крайних положениях). В нейтральном положении рукоятки рабочая жидкость поступает в маслобак. У гидрораспределителя Q45/5 имеется регулируемый главный предохранительный (ограничительный) клапан.

Высокие эксплуатационные характеристики гидрораспределителей Galtech обеспечивают широкий диапазон применения. За счет своего прочного чугунного корпуса распределители серии Q45 подходят для работы под высоким давлением. Никелевое покрытие гидрораспределителей Galtech обеспечивает длительный срок службы. Гидрораспределители Galtech серии Q45 обладают минимальными внутренними утечками.

Производитель

GALTECH

Техническая документация

Моноблочные гидрораспределители серии Q45 (рус.) 8.9 MBМоноблочные гидрораспределители серии Q45 (англ.) 3.9 MB

Доставка

  • во все регионы России транспортными компаниями "Деловые линии", "СДЭК" до адреса получателя или терминала
  • самовывоз со склада по адресу: Санкт-Петербург, ул. Коммуны, дом 67, литер БМ

Оплата

  • безналичный расчет
  • банковская карта
  • наличными курьеру
НазваниеОписание товараЦена (руб. с НДС)В наличии (шт.)Сделать заказ
Q45/5 F1SN(150)-5X103/A1/D41-F3D-12 V.DC
Q45/5 F1SN(150)-5X103/A1/D41-F3D-12V.DC (Galtech, Италия) Гидрораспределитель моноблочный с электроуправлением 12 В и дублирующим ручным управлением, 5-ти секционный, номинальный расход 60 л/мин, с регулируемым предохранительным клапаном 81-200 бар (настройка на 150 бар), в комплекте с рукоятками
250 876 руб0
Q45/5 F1SN(150)-5X103/A1/D41-F3D-24 V.DC
Q45/5 F1SN(150)-5X103/A1/D41-F3D-24V.DC (Galtech, Италия) Гидрораспределитель моноблочный с электроуправлением 24 В и дублирующим ручным управлением, 5-ти секционный, номинальный расход 60 л/мин, с регулируемым предохранительным клапаном 81-200 бар (настройка на 150 бар), в комплекте с рукоятками
250 876 руб0
Q45/5 F1SR(250)-5X103/A1/D41-F3D-12V.DC
Q45/5 F1SR(250)-5X103/A1/D41-F3D-12V.DC, код 045050103010001 (Galtech, Италия) Гидрораспределитель моноблочный с электроуправлением 12 В и дублирующим ручным управлением, 5-ти секционный, номинальный расход 60 л/мин, с регулируемым предохранительным клапаном 201-380 бар (настройка на 250 бар), в комплекте с рукоятками
250 876 руб0
Q45/5 F1SR(250)-5X103/A1/D41-F3D-24 V.DC
Q45/5 F1SR(250)-5X103/A1/D41-F3D-24V.DC, код 045050103036001 (Galtech, Италия) Гидрораспределитель моноблочный с электроуправлением 24 В и дублирующим ручным управлением, 5-ти секционный, номинальный расход 60 л/мин, с регулируемым предохранительным клапаном 201-380 бар (настройка на 250 бар), в комплекте с рукоятками
250 876 руб0
